Datos del producto:
Pago y Envío Términos:
|
Tipo de la bobina: | YWE | Ángulo de effecto hall: | 120 grados. Ángulo eléctrico |
---|---|---|---|
Juego radial: | 0.02mm/460g | Juego de extremo: | 0.08mm/450g |
Fuerza radial máxima: | 220N @ 20m m del reborde | Fuerza axial máxima: | 60N |
Clase del aislamiento: | b | Tamaño: | 130m m |
Resaltar: | motor sin cepillo eléctrico 1308W,motor eléctrico sin cepillo de la C.C. 1308W,130m m motor sin cepillo de DC de 3 fases |

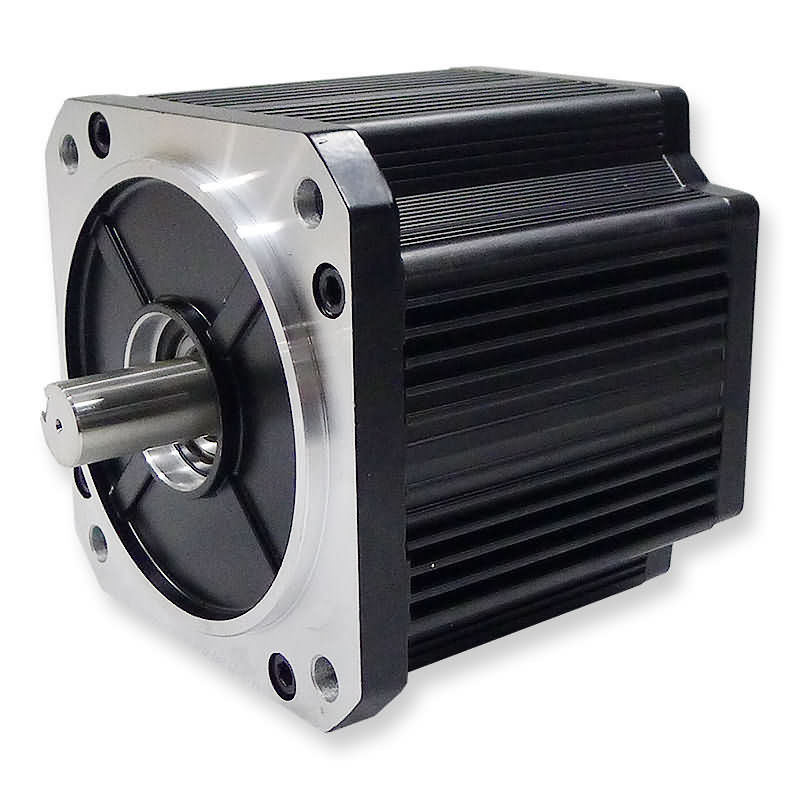

motor sin cepillo de la talla 130mm E del cuadrado de 1308W 109A
Especificación general
Tipo de la bobina | YWE |
Ángulo de effecto hall | 120 grados. Ángulo eléctrico |
Juego radial | 0.02mm/460g |
Juego de extremo | 0.08mm/450g |
Fuerza radial máxima | 220N @ 20m m del reborde |
Fuerza axial máxima | 60N |
Clase del aislamiento | B |
Fuerza dieléctrica | 500VDC para un minuto |
Resistencia de aislamiento | 100MΩ Min., 500VDC |
Datos de rendimiento
Número de polos | 4 | |
Número de fase | 3 | |
Voltaje clasificado | VDC | 48 |
Velocidad clasificada | RPM | 5000 |
Esfuerzo de torsión continuo de la parada | N.m | 2,8 |
Esfuerzo de torsión clasificado | N.m | 2,5 |
Poder clasificado | W | 1308 |
Esfuerzo de torsión máximo | N.m | 7,5 |
Corriente máxima | A | 109 |
Constante del esfuerzo de torsión | Nm/A | 0,07 |
E.M.F trasero | V/KRPM | 6,2 |
Inercia del rotor | g.c㎡ | 2,4 |
Longitud corporal | milímetro | 120 |
Gama del voltaje | VDC | 36~310 |
Gama de velocidad | RPM | 1000~5000 |
Peso | Kilogramo | 5 |
Descripción
Los motores sin cepillo de DC son ampliamente utilizados en los usos variados tales como el mobiliario de oficinas, las bombas, las máquinas de materia textil y mucho más.
Uso:
Dimensiones en el milímetro
Opciones del arreglo para requisitos particulares
Detalles de encargo del eje y del montaje:
Todos los motores se pueden suministrar a petición los ejes terminados simples o dobles, ejes más cortos y más largos, así como muchas otras modificaciones. Los rebordes de encargo y otros detalles del montaje pueden también ser considerados.
Codificadores:
Todos los motores se pueden suministrar a petición una variedad de opciones y de resoluciones del codificador.
Frenos:
Todos los motores se pueden suministrar el freno de aparcamiento electromágnetico, con o sin lanzamiento de la mano.
Arnés de cable:
Todos los motores se pueden suministrar a petición el arnés de cable de encargo y/o los ventaja-alambres especiales con o sin los conectores
