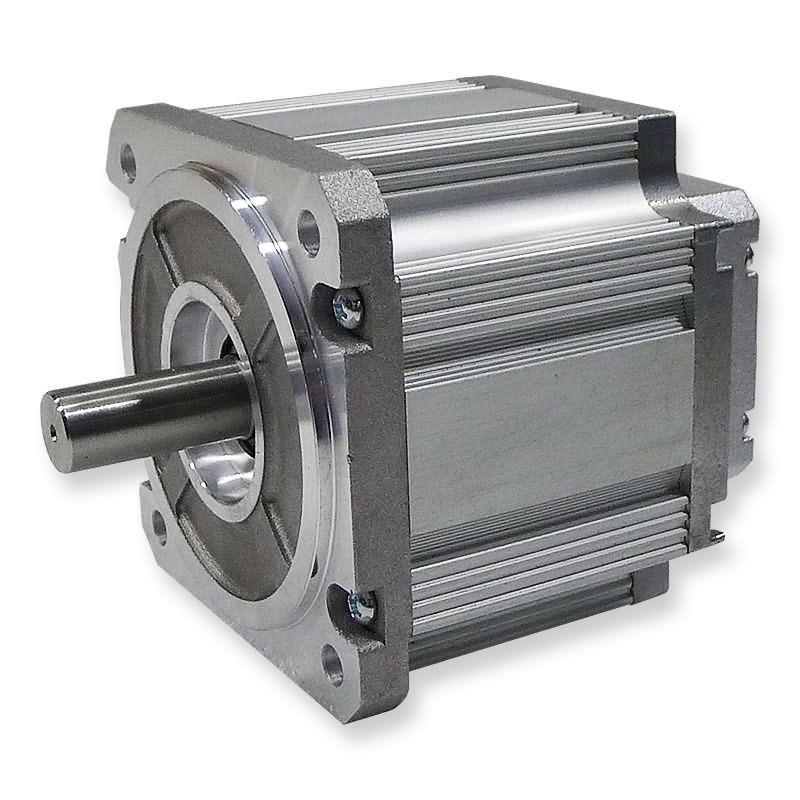

motor sin cepillo radial máximo de la fuerza 220N E de 48VDC 3000 RPM
Especificación general
| Tipo de la bobina |
YWE |
| Ángulo de effecto hall |
120 grados. Ángulo eléctrico |
| Juego radial |
0.02mm/460g |
| Juego de extremo |
0.08mm/450g |
| Fuerza radial máxima |
220N @ 20m m del reborde |
| Fuerza axial máxima |
60N |
| Clase del aislamiento |
B |
| Fuerza dieléctrica |
500VDC para un minuto |
| Resistencia de aislamiento |
100MΩ Min., 500VDC |
Datos de rendimiento
| Modelo |
Unidades |
90ZW3S
681230
|
90ZW3S
75A30
|
90ZW3S
88C10
|
90ZW3S
88C30
|
90ZW3S
108C10
|
90ZW3S
108C30
|
90ZW3S
136E10
|
90ZW3S
136E30
|
| Número de polos |
|
8 |
| Número de fase |
|
3 |
| Voltaje clasificado |
VDC |
12 |
24 |
48 |
48 |
48 |
48 |
310 |
| Velocidad clasificada |
RPM |
3000 |
3000 |
1000 |
3000 |
1000 |
3000 |
1000 |
3000 |
| Esfuerzo de torsión continuo de la parada |
N.m |
0,6 |
0,8 |
1 |
1 |
1,9 |
1,9 |
3 |
3 |
| Esfuerzo de torsión clasificado |
N.m |
0,5 |
0,7 |
0,85 |
0,85 |
1,7 |
1,7 |
2,5 |
2,5 |
| Poder clasificado |
W |
157 |
220 |
89 |
267 |
178 |
534 |
262 |
785 |
| Esfuerzo de torsión máximo |
N.m |
1,5 |
2,1 |
2,55 |
2,55 |
5,1 |
5,1 |
7,5 |
7,5 |
| Corriente máxima |
A |
50,4 |
70,5 |
7,9 |
21,4 |
16,9 |
42,8 |
4 |
9,7 |
| Constante del esfuerzo de torsión |
Nm/A |
0,03 |
0,03 |
0,324 |
0,119 |
0,302 |
0,119 |
1,89 |
0,77 |
| E.M.F trasero |
V/KRPM |
3,15 |
3,15 |
34,3 |
12,6 |
32 |
12,6 |
200 |
81,5 |
| Inercia del rotor |
Kg.c㎡ |
0,6 |
0,8 |
1,2 |
1,2 |
1,8 |
1,8 |
2,65 |
2,65 |
| Longitud corporal |
milímetro |
68 |
75 |
88 |
88 |
108 |
108 |
136 |
136 |
| Gama del voltaje |
VDC |
12~90 |
12~170 |
24~310 |
24~310 |
24~310 |
24~310 |
24~310 |
24~310 |
| Gama de velocidad |
RPM |
1000~3000 |
| Peso |
Kilogramo |
1,4 |
1,7 |
2,1 |
2,1 |
2,6 |
2,6 |
4,1 |
4,1 |
Descripción
Los motores sin cepillo de DC son ampliamente utilizados en los usos variados tales como el mobiliario de oficinas, las bombas, las máquinas de materia textil y mucho más.
Uso:
- proyecto solar
- automóvil
- comunicación
- impresora de chorro de tinta
- bomba
- ventilador médico
- seguridad
Opciones del arreglo para requisitos particulares
Detalles de encargo del eje y del montaje:
Todos los motores se pueden suministrar a petición los ejes terminados simples o dobles, ejes más cortos y más largos, así como muchas otras modificaciones. Los rebordes de encargo y otros detalles del montaje pueden también ser considerados.
Codificadores:
Todos los motores se pueden suministrar a petición una variedad de opciones y de resoluciones del codificador.
Frenos:
Todos los motores se pueden suministrar el freno de aparcamiento electromágnetico, con o sin lanzamiento de la mano.
Arnés de cable:
Todos los motores se pueden suministrar a petición el arnés de cable de encargo y/o los ventaja-alambres especiales con o sin los conectores
