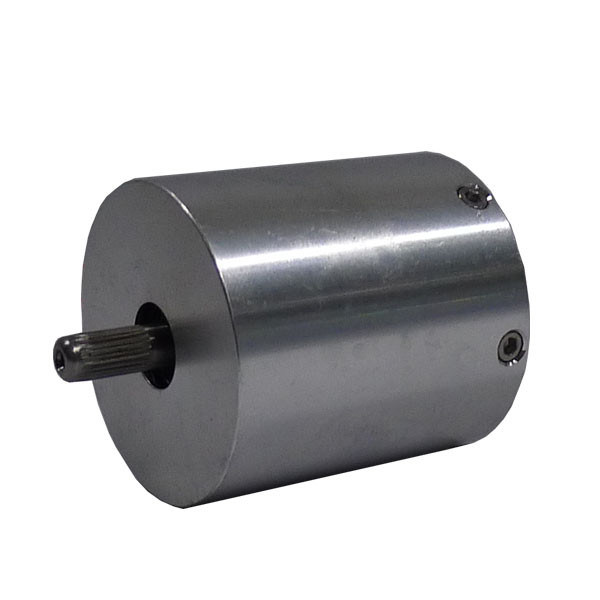

Longitud 36m m el 11.8mN.m motor eléctrico sin cepillo de 0,1 kilogramos DC
-
-
Ampliación de imagen :
Longitud 36m m el 11.8mN.m motor eléctrico sin cepillo de 0,1 kilogramos DC
|
Datos del producto:
| Lugar de origen: |
CHINA |
| Nombre de la marca: |
OEM |
| Certificación: |
CE/ISO/ROHS |
Pago y Envío Términos:
| Cantidad de orden mínima: |
Negociable |
| Precio: |
negotiable |
| Detalles de empaquetado: |
con el cartón de la exportación |
| Tiempo de entrega: |
15-25days |
| Condiciones de pago: |
L/C, T/T, Western Union, Paypal |
| Capacidad de la fuente: |
25000pc/month |
|
Descripción detallada del producto
| Tipo de la bobina: |
YWE |
Ángulo de effecto hall: |
120 grados. Ángulo eléctrico |
| Juego radial: |
0.02m m @450g |
Juego de extremo: |
0.08mm@450g |
| Fuerza radial máxima: |
15N @ 10m m del reborde |
Fuerza axial máxima: |
10N |
| Clase del aislamiento: |
b |
Resistencia de aislamiento: |
100MΩ Min., 500VDC |
| Resaltar: |
22000RPM el motor sin cepillo eléctrico, motor sin cepillo de 10N E, 36m m 3 organiza el motor sin cepillo de DC |
Longitud 36m m 11,8 motor eléctrico sin cepillo de mN.m 0.1Kg DC
Especificación general
|
Tipo de la bobina
|
YWE
|
|
Ángulo de effecto hall
|
120 grados. Ángulo eléctrico
|
|
Juego radial
|
0.02m m @450g
|
|
Juego de extremo
|
0.08mm@450g
|
|
Fuerza radial máxima
|
15N @ 10m m del reborde
|
|
Fuerza axial máxima
|
10N
|
|
Clase del aislamiento
|
B
|
|
Fuerza dieléctrica
|
500VDC para un minuto
|
|
Resistencia de aislamiento
|
100MΩ Min., 500VDC
|
Datos de rendimiento
|
Modelo
|
Unidades
|
33ZW3Y36A150
|
33ZW3Y36A200
|
33ZW3Y3612200
|
|
Número de polos
|
|
4
|
|
Número de fase
|
|
3
|
|
Voltaje clasificado
|
VDC
|
24
|
24
|
12
|
|
Velocidad clasificada
|
RPM
|
15000
|
20000
|
20000
|
|
Esfuerzo de torsión continuo de la parada
|
mN.m
|
14,16
|
14,16
|
14,16
|
|
Esfuerzo de torsión clasificado
|
mN.m
|
11,8
|
11,8
|
11,8
|
|
Poder clasificado
|
W
|
18,5
|
25
|
25
|
|
Esfuerzo de torsión máximo
|
N.m
|
35,4
|
35,4
|
35,4
|
|
Corriente máxima
|
A
|
3
|
4,05
|
8,1
|
|
Constante del esfuerzo de torsión
|
Nm/A
|
11.8×10-3
|
9×10-3
|
4.5×10-3
|
|
E.M.F trasero
|
V/KRPM
|
1,5
|
1,09
|
0,54
|
|
Inercia del rotor
|
g.c㎡
|
2,33
|
2,33
|
2,33
|
|
Longitud corporal
|
milímetro
|
36
|
|
Gama del voltaje
|
VDC
|
12~24
|
|
Gama de velocidad
|
RPM
|
4000~22000
|
|
Peso
|
Kilogramo
|
0,1
|
0,1
|
0,1
|
Descripción
Los motores sin cepillo de DC son ampliamente utilizados en los usos variados tales como el mobiliario de oficinas, las bombas, las máquinas de materia textil y mucho más.
Opciones del arreglo para requisitos particulares
Detalles de encargo del eje y del montaje:
Todos los motores se pueden suministrar a petición los ejes terminados simples o dobles, ejes más cortos y más largos, así como muchas otras modificaciones. Los rebordes de encargo y otros detalles del montaje pueden también ser considerados.
Codificadores:
Todos los motores se pueden suministrar a petición una variedad de opciones y de resoluciones del codificador.
Frenos:
Todos los motores se pueden suministrar el freno de aparcamiento electromágnetico, con o sin lanzamiento de la mano.
Arnés de cable:
Todos los motores se pueden suministrar a petición el arnés de cable de encargo y/o los ventaja-alambres especiales con o sin los conectores
