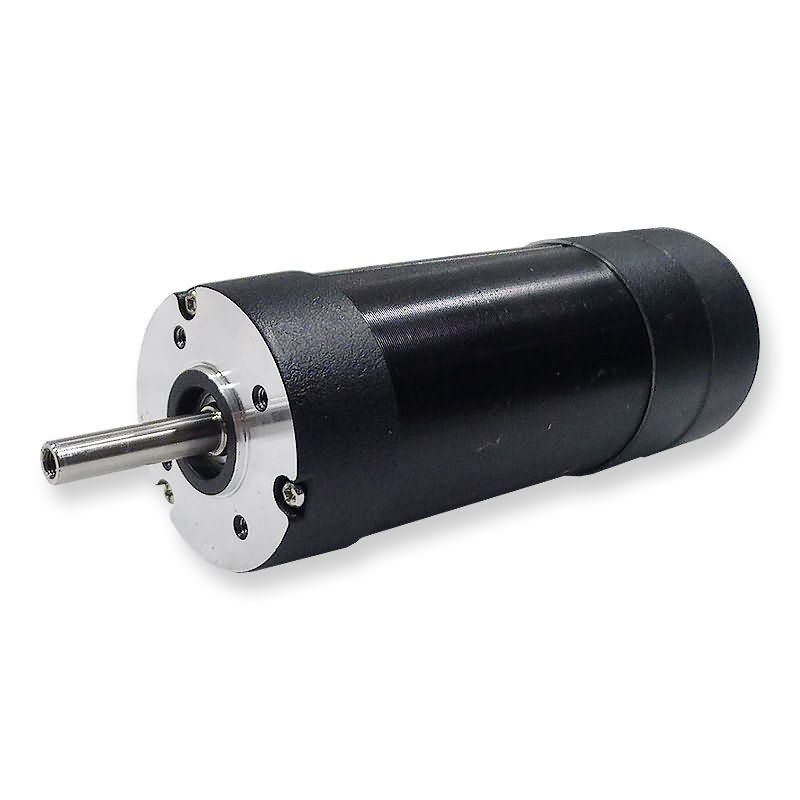

Delta radial 0.025m m/460g del juego que enrolla el motor sin cepillo de E
Especificación general
|
Tipo de la bobina
|
Delta
|
|
Ángulo de effecto hall
|
120 grados. Ángulo eléctrico
|
|
Juego radial
|
0.025mm/460g
|
|
Juego de extremo
|
0.025mm/4000g
|
|
Fuerza radial máxima
|
75N @20mm del reborde
|
|
Fuerza axial máxima
|
15N
|
|
Clase del aislamiento
|
B
|
|
Fuerza dieléctrica
|
500VDC para un minuto
|
|
Resistencia de aislamiento
|
100MΩ Min., 500VDC
|
Datos de rendimiento
| Modelo |
Unidades |
42ZW3S41A20 |
42ZW3S41A40 |
42ZW3S41A80 |
42ZW3S61A20 |
| Número de polos |
|
8 |
|
|
|
| Número de fase |
|
3 |
|
|
|
| Voltaje clasificado |
VDC |
24 |
|
|
|
| Velocidad clasificada |
RPM |
2000 |
4000 |
8000 |
2000 |
| Esfuerzo de torsión continuo de la parada |
N.m |
0,072 |
0,072 |
0,072 |
0,144 |
| Esfuerzo de torsión clasificado |
N.m |
0,063 |
0,063 |
0,063 |
0,125 |
| Poder clasificado |
W |
13 |
26 |
52 |
26 |
| Esfuerzo de torsión máximo |
N.m |
0,19 |
0,19 |
0,19 |
0,375 |
| Corriente máxima |
A |
2,7 |
5,4 |
10,8 |
5,3 |
| Constante del esfuerzo de torsión |
Nm/A |
0,074 |
0,035 |
0,02 |
0,074 |
| E.M.F trasero |
V/KRPM |
7,82 |
3,66 |
2,1 |
7,82 |
| Inercia del rotor |
g.c㎡ |
24 |
24 |
24 |
48 |
| Longitud corporal |
milímetro |
41 |
41 |
41 |
61 |
| Gama del voltaje |
VDC |
12~48 |
|
|
|
| Gama de velocidad |
RPM |
2000~8000 |
|
|
|
| Peso |
Kilogramo |
0,3 |
0,3 |
0,3 |
0,45 |
| Modelo |
Unidades |
42ZW3S61A40 |
42ZW3S61A80 |
42ZW3S81A20 |
42ZW3S81A40 |
| Número de polos |
|
8 |
|
|
|
| Número de fase |
|
3 |
|
|
|
| Voltaje clasificado |
VDC |
24 |
|
|
|
| Velocidad clasificada |
RPM |
4000 |
8000 |
2000 |
4000 |
| Esfuerzo de torsión continuo de la parada |
N.m |
0,144 |
0,144 |
0,225 |
0,225 |
| Esfuerzo de torsión clasificado |
N.m |
0,125 |
0,125 |
0,19 |
0,19 |
| Poder clasificado |
W |
52 |
104 |
39,5 |
79 |
| Esfuerzo de torsión máximo |
N.m |
0,375 |
0,375 |
0,57 |
0,57 |
| Corriente máxima |
A |
10,6 |
21,2 |
7,25 |
14,5 |
| Constante del esfuerzo de torsión |
Nm/A |
0,035 |
0,02 |
0,074 |
0,035 |
| E.M.F trasero |
V/KRPM |
3,66 |
2,1 |
7,82 |
3,66 |
| Inercia del rotor |
g.c㎡ |
48 |
48 |
72 |
72 |
| Longitud corporal |
milímetro |
61 |
61 |
81 |
81 |
| Gama del voltaje |
VDC |
12~48 |
|
|
|
| Gama de velocidad |
RPM |
2000~8000 |
|
|
|
| Peso |
Kilogramo |
0,45 |
0,45 |
0,6 |
0,6 |
| Modelo |
Unidades |
42ZW3S81A80 |
42ZW3S101A20 |
42ZW3S101A40 |
42ZW3S101A60 |
| Número de polos |
|
8 |
|
|
|
| Número de fase |
|
3 |
|
|
|
| Voltaje clasificado |
VDC |
24 |
|
|
|
| Velocidad clasificada |
RPM |
8000 |
2000 |
4000 |
6000 |
| Esfuerzo de torsión continuo de la parada |
N.m |
0,225 |
0,3 |
0,3 |
0,3 |
| Esfuerzo de torsión clasificado |
N.m |
0,19 |
0,25 |
0,25 |
0,25 |
| Poder clasificado |
W |
158 |
52,5 |
105 |
157,5 |
| Esfuerzo de torsión máximo |
N.m |
0,57 |
0,75 |
0,75 |
0,75 |
| Corriente máxima |
A |
29 |
10 |
20 |
30 |
| Constante del esfuerzo de torsión |
Nm/A |
0,02 |
0,074 |
0,035 |
0,028 |
| E.M.F trasero |
V/KRPM |
2,1 |
7,82 |
3,66 |
3 |
| Inercia del rotor |
g.c㎡ |
72 |
96 |
96 |
96 |
| Longitud corporal |
milímetro |
81 |
101 |
101 |
101 |
| Gama del voltaje |
VDC |
12~48 |
|
|
|
| Gama de velocidad |
RPM |
2000~8000 |
|
|
|
| Peso |
Kilogramo |
0,6 |
0,8 |
0,8 |
0,8 |
Opciones del arreglo para requisitos particulares
Detalles de encargo del eje y del montaje:
Todos los motores se pueden suministrar a petición los ejes terminados simples o dobles, ejes más cortos y más largos, así como muchas otras modificaciones. Los rebordes de encargo y otros detalles del montaje pueden también ser considerados.
Codificadores:
Todos los motores se pueden suministrar a petición una variedad de opciones y de resoluciones del codificador.
Frenos:
Todos los motores se pueden suministrar el freno de aparcamiento electromágnetico, con o sin lanzamiento de la mano.
Arnés de cable:
Todos los motores se pueden suministrar a petición el arnés de cable de encargo y/o los ventaja-alambres especiales con o sin los conectores
