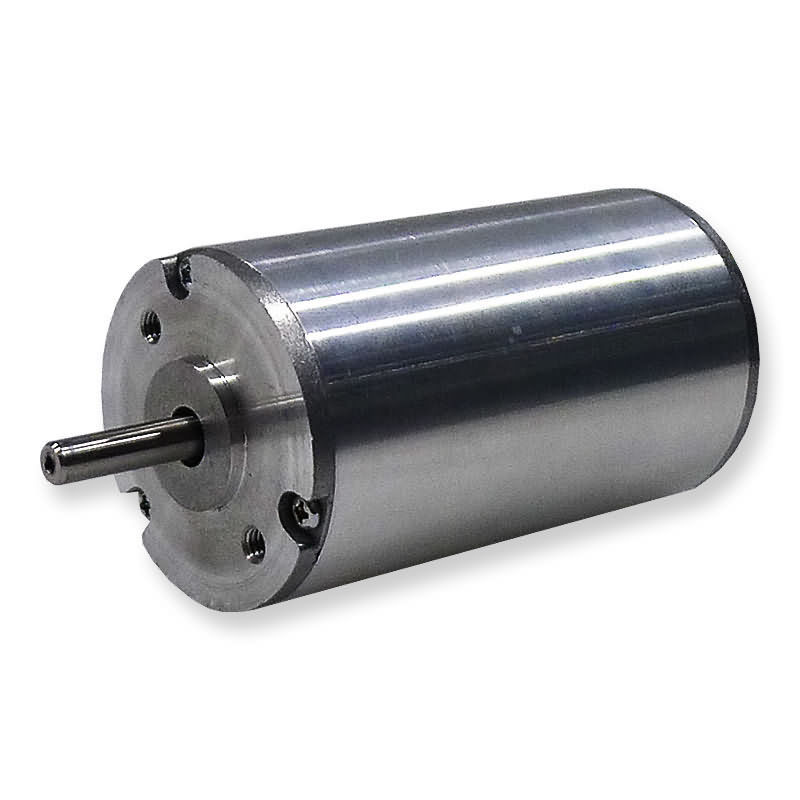

4 postes 3 organizan el motor sin cepillo máximo de la velocidad 15000RPM E
Especificación general
|
Tipo de la bobina
|
YWE
|
|
Ángulo de effecto hall
|
120 grados. Ángulo eléctrico
|
|
Juego radial
|
0.02mm/460g
|
|
Juego de extremo
|
0.02mm/400g
|
|
Fuerza radial máxima
|
15N @ 10m m del reborde
|
|
Fuerza axial máxima
|
10N
|
|
Clase del aislamiento
|
B
|
|
Fuerza dieléctrica
|
500VDC para un minuto
|
|
Resistencia de aislamiento
|
100MΩ Min., 500VDC
|
Datos de rendimiento
|
Modelo
|
Unidades
|
42ZW3Y
45A20
|
42ZW3Y
45A40
|
42ZW3Y
45A60
|
42ZW3Y
54A20
|
42ZW3Y
54A40
|
42ZW3Y
54A60
|
42ZW3Y
75A20
|
42ZW3Y
75A40
|
42ZW3Y
75A60
|
|
Número de polos
|
|
4
|
|
Número de fase
|
|
3
|
|
Voltaje clasificado
|
VDC
|
24
|
|
Velocidad clasificada
|
RPM
|
2000
|
4000
|
6000
|
2000
|
4000
|
6000
|
2000
|
4000
|
6000
|
|
Esfuerzo de torsión continuo de la parada
|
N.m
|
0,048
|
0,048
|
0,048
|
0,096
|
0,096
|
0,096
|
0,192
|
0,192
|
0,192
|
|
Esfuerzo de torsión clasificado
|
N.m
|
0,04
|
0,04
|
0,04
|
0,08
|
0,08
|
0,08
|
0,16
|
0,16
|
0,16
|
|
Poder clasificado
|
W
|
8,4
|
16,75
|
25
|
21
|
42
|
63
|
33,5
|
67
|
100
|
|
Esfuerzo de torsión máximo
|
N.m
|
0,12
|
0,12
|
0,12
|
0,25
|
0,25
|
0,25
|
0,45
|
0,45
|
0,45
|
|
Corriente máxima
|
A
|
1,34
|
2,68
|
4
|
3,7
|
7
|
10,5
|
5,6
|
11,2
|
16,8
|
|
Constante del esfuerzo de torsión
|
Nm/A
|
0,075
|
0,04
|
0,028
|
0,075
|
0,043
|
0,029
|
0,075
|
0,043
|
0,029
|
|
E.M.F trasero
|
V/KRPM
|
8
|
4,6
|
3
|
8
|
4,6
|
3
|
8
|
4,6
|
3
|
|
Inercia del rotor
|
g.c㎡
|
14,6
|
14,6
|
14,6
|
20,3
|
20,3
|
20,3
|
38
|
38
|
38
|
|
Longitud corporal
|
milímetro
|
43
|
43
|
43
|
54
|
54
|
54
|
73
|
73
|
73
|
|
Gama del voltaje
|
VDC
|
24~48
|
|
Gama de velocidad
|
RPM
|
2000~15000
|
|
Peso
|
Kilogramo
|
0,37
|
0,37
|
0,37
|
0,46
|
0,46
|
0,46
|
0,63
|
0,63
|
0,63
|
Descripción
los motores sin cepillo de DC del MOVIMIENTO 3X son ampliamente utilizados en los usos variados tales como el mobiliario de oficinas, las bombas, las máquinas de materia textil y mucho más.
Opciones del arreglo para requisitos particulares
Detalles de encargo del eje y del montaje:
Todos los motores se pueden suministrar a petición los ejes terminados simples o dobles, ejes más cortos y más largos, así como muchas otras modificaciones. Los rebordes de encargo y otros detalles del montaje pueden también ser considerados.
Codificadores:
Todos los motores se pueden suministrar a petición una variedad de opciones y de resoluciones del codificador.
Frenos:
Todos los motores se pueden suministrar el freno de aparcamiento electromágnetico, con o sin lanzamiento de la mano.
Arnés de cable:
Todos los motores se pueden suministrar a petición el arnés de cable de encargo y/o los ventaja-alambres especiales con o sin los conectores
Uso:
proyecto solar
automóvil
comunicación
impresora de chorro de tinta
bomba
ventilador médico
seguridad
Dimensiones en el milímetro
