Motor sin cepillo Frameless a prueba de explosiones de DC
,
motor sin cepillo ligero de la C.C. 0.96NM
Motor servo sin cepillo bajo servo integrado de la vibración 500KHz
Descripción de producto
Modelo

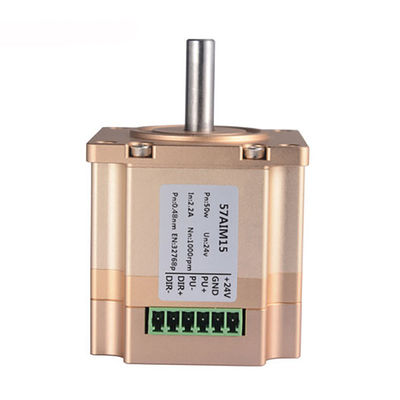

57AIM15
57AIM15B

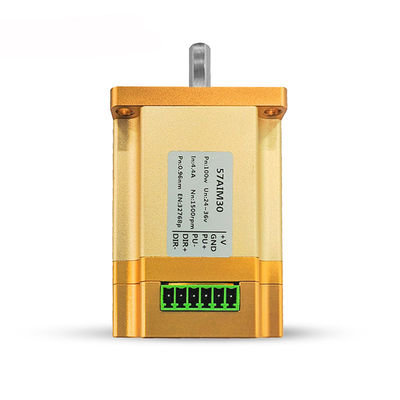

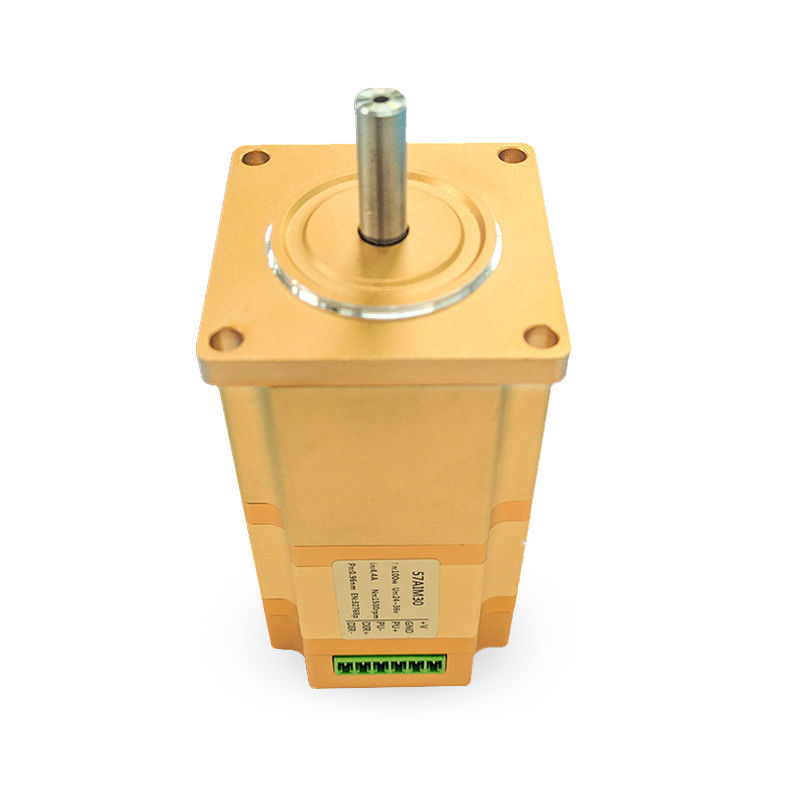

57AIM30
57AIM30B
Conductor
Voltaje
24~36VDC
24~36VDC
24~36VDC
24~36VDC
Corriente clasificada (A)
2.2A
2.2A
4.4A
4.4A
Datos del motor
Esfuerzo de torsión clasificado (N.m)
0.48NM
0.24NM
0.96NM
0.48NM
Velocidad clasificada (RPM)
1000RPM
2500RPM
1000RPM
2500RPM
Esfuerzo de torsión máximo (N.m)
1500RPM
3000RPM
1500RPM
3000RPM
Poder
50W
50W
100W
100W
resistores
2.65Ω
2.65Ω
1.3Ω
1.3Ω
Señal de retorno
codificador del valor absoluto de la Multi-bobina (escoja el pulso de la bobina 32768, los solos pedazos de la bobina 15)
Modo de enfriamiento
enfriamiento natural
Frecuencia máxima del pulso de entrada
500KHz
Interfaz de comunicaciones
RS485 (modbusRTU 19200,8, N, 1)
Trabajo ambiente
Temperatura
0~40°
Temperatura máxima
85°
Humedad
el 5~95%
Características de producto:
1. 15-bit codificador absoluto, hasta 32768 pulsos por lazo.
2. El valor absoluto de varias espiras, el expediente máximo es 65.535. (baterías necesarias). Modo del pulso: reenergize automáticamente la vuelta a la posición de reposo del poder.
Modo de la comunicación: poder apagado de registrar la ubicación.
3. Estructura gradual del motor de la DD, salida grande del esfuerzo de torsión.
5. Vibración de poco ruido, baja, colocación de alta velocidad, alta confiabilidad.
6. El campo de FOC orientó el control de vector, apoyando la posición/el circuito cerrado de la velocidad.
7. Puede trabajar en el estado dado del pulso con el retraso cero y seguir el retraso cero.
8. función electrónica de 16 bits del engranaje.
9. Comunicación de Modbus RTU (1920, 8, N, 1).
10. Coloque el modo, pulso de la ayuda + señal de la dirección
11. Con la rotación bloqueada, protección de la sobreintensidad de corriente, protección de sobrepresión.
Serial terminal número
Nombre
Función
1
NC
/
2
485A
terminal de comunicación de 485 positivos
3
485B
terminal negativo de 485 comunicaciones
4
NC
/
5
NC
/
6
COM
La señal de salida es pública con la fuente de alimentación 485.
7
WR
Salida de la señal de alarma, internamente para la salida del photocoupler NPN. Normalmente, está adentro un estado de alta impedancia, y está conectado con COM cuando ocurre una alarma.
8
RDY/PF
Señal lista serva/señal de la en-posición. Hay una señal (conducción) después poder-en la operación automática, cuando el error siguiente es menos de 0,5 ° Para la señal (conducción), el error de la continuación es mayor de 0,5 ° sin la señal (estado de alta impedancia).
9
ZO
Salida cero del codificador. Hay un acoplador óptico NPN de la señal del cero-punto hecho salir en señal.
10
485_5V
485 la fuente de alimentación de la comunicación 5V requiere la fuente de la alimentación externa. (Este poder es suministrado por el regulador)
