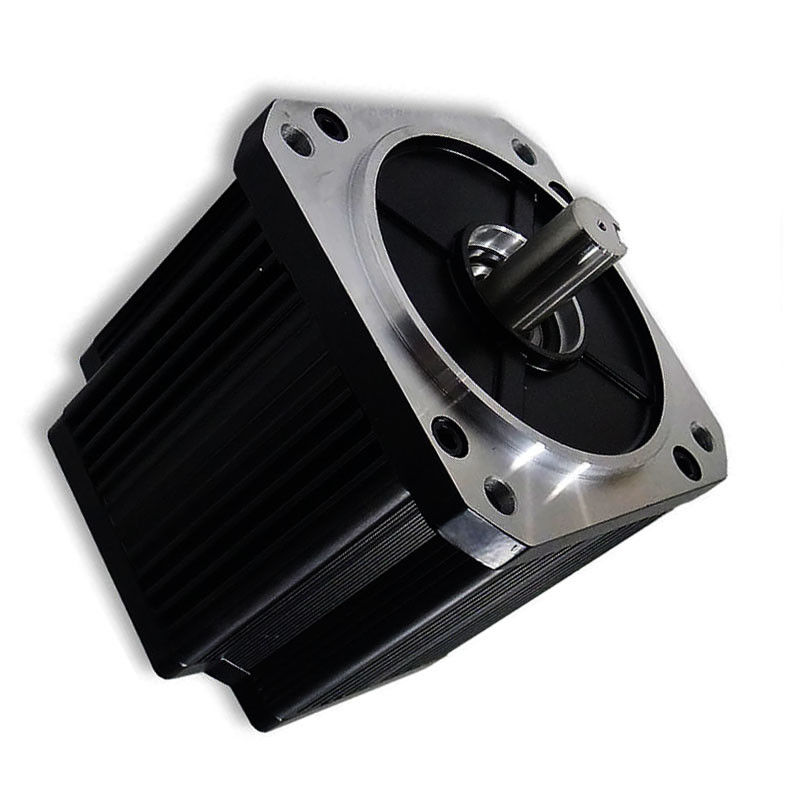

motor sin cepillo de 130m m E
Especificación general
| Tipo de la bobina |
YWE |
| Ángulo de effecto hall |
120 grados. Ángulo eléctrico |
| Juego radial |
0.02mm/460g |
| Juego de extremo |
0.08mm/450g |
| Fuerza radial máxima |
220N @ 20m m del reborde |
| Fuerza axial máxima |
60N |
| Clase del aislamiento |
B |
| Fuerza dieléctrica |
500VDC para un minuto |
| Resistencia de aislamiento |
100MΩ Min., 500VDC |
Datos de rendimiento
| Modelo |
Unidades |
130ZW3S120C50 |
130ZW3S155E30 |
| Número de polos |
|
4 |
| Número de fase |
|
3 |
| Voltaje clasificado |
VDC |
48 |
310 |
| Velocidad clasificada |
RPM |
5000 |
3000 |
| Esfuerzo de torsión continuo de la parada |
N.m |
2,8 |
5,5 |
| Esfuerzo de torsión clasificado |
N.m |
2,5 |
5 |
| Poder clasificado |
W |
1308 |
1570 |
| Esfuerzo de torsión máximo |
N.m |
7,5 |
15 |
| Corriente máxima |
A |
109 |
20 |
| Constante del esfuerzo de torsión |
Nm/A |
0,07 |
0,74 |
| E.M.F trasero |
V/KRPM |
6,2 |
64,5 |
| Inercia del rotor |
g.c㎡ |
2,4 |
4,8 |
| Longitud corporal |
milímetro |
120 |
155 |
| Gama del voltaje |
VDC |
36~310 |
| Gama de velocidad |
RPM |
1000~5000 |
| Peso |
Kilogramo |
5 |
5,5 |
Descripción
Los motores sin cepillo de DC son ampliamente utilizados en los usos variados tales como el mobiliario de oficinas, las bombas, las máquinas de materia textil y mucho más.
Opciones del arreglo para requisitos particulares
Detalles de encargo del eje y del montaje:
Todos los motores se pueden suministrar a petición los ejes terminados simples o dobles, ejes más cortos y más largos, así como muchas otras modificaciones. Los rebordes de encargo y otros detalles del montaje pueden también ser considerados.
Codificadores:
Todos los motores se pueden suministrar a petición una variedad de opciones y de resoluciones del codificador.
Frenos:
Todos los motores se pueden suministrar el freno de aparcamiento electromágnetico, con o sin lanzamiento de la mano.
Arnés de cable:
Todos los motores se pueden suministrar a petición el arnés de cable de encargo y/o los ventaja-alambres especiales con o sin los conectores
Uso:
- proyecto solar
- automóvil
- comunicación
- impresora de chorro de tinta
- bomba
- ventilador médico
- seguridad
Dimensiones en el milímetro
