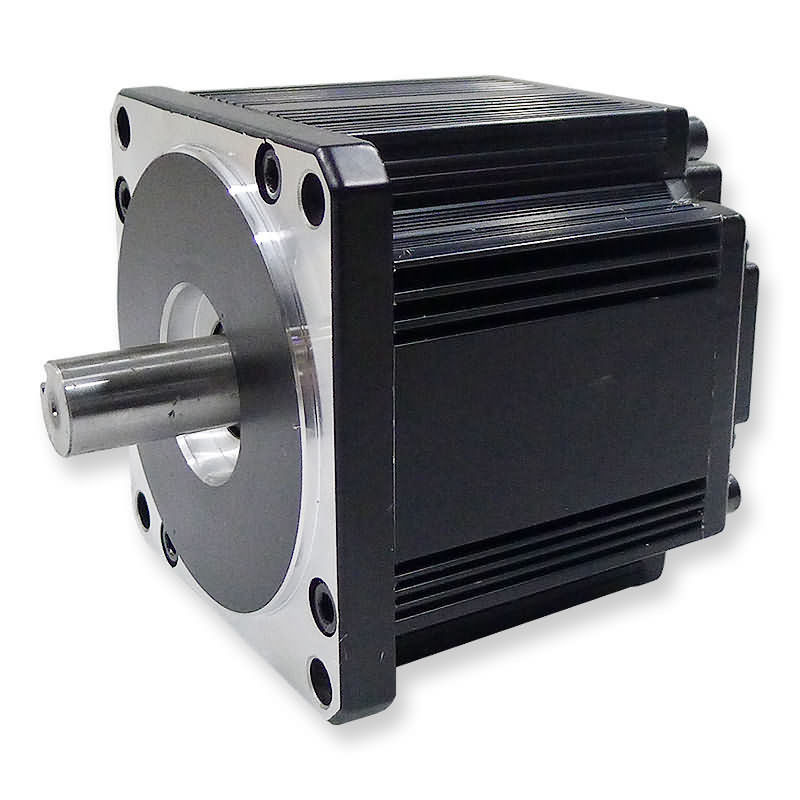

Motor sin cepillo de 310 VDC E
Especificación general
| Tipo de la bobina |
YWE |
| Ángulo de effecto hall |
120 grados. Ángulo eléctrico |
| Juego radial |
0.02mm/460g |
| Juego de extremo |
0.08mm/450g |
| Fuerza radial máxima |
220N @ 20m m del reborde |
| Fuerza axial máxima |
60N |
| Clase del aislamiento |
B |
| Fuerza dieléctrica |
500VDC para un minuto |
| Resistencia de aislamiento |
100MΩ Min., 500VDC |
Datos de rendimiento
| Modelo |
Unidades |
110ZW3S
125E30
|
110ZW3S
125D30
|
110ZW3S
155E30
|
110ZW3S
185D20
|
110ZW3S
185D24
|
110ZW3S
210D20
|
110ZW3S
210D24
|
| Número de polos |
|
8 |
| Número de fase |
|
3 |
| Voltaje clasificado |
VDC |
310 |
170 |
310 |
170 |
170 |
170 |
170 |
| Velocidad clasificada |
RPM |
3000 |
3000 |
3000 |
2000 |
2400 |
2000 |
2400 |
| Esfuerzo de torsión continuo de la parada |
N.m |
2,2 |
2,2 |
4,8 |
7,164 |
7,16 |
8,592 |
8,592 |
| Esfuerzo de torsión clasificado |
N.m |
2 |
2 |
4 |
6 |
6 |
7,16 |
7,16 |
| Poder clasificado |
W |
625 |
625 |
1250 |
1250 |
1500 |
1500 |
1800 |
| Esfuerzo de torsión máximo |
N.m |
6 |
6 |
12 |
17,91 |
17,91 |
21,48 |
21,48 |
| Corriente máxima |
A |
8 |
14,5 |
14,7 |
31,5 |
37,5 |
37,5 |
45 |
| Constante del esfuerzo de torsión |
Nm/A |
0,77 |
0,77 |
0,77 |
0,595 |
0,5 |
0,595 |
0,5 |
| E.M.F trasero |
V/KRPM |
80,5 |
44,2 |
81,58 |
62,96 |
53,1 |
53,1 |
62,96 |
| Inercia del rotor |
g.c㎡ |
1,9 |
1,9 |
3,3 |
5 |
5 |
5,9 |
5,9 |
| Longitud corporal |
milímetro |
125 |
125 |
155 |
185 |
185 |
210 |
210 |
| Gama del voltaje |
VDC |
48~310 |
| Gama de velocidad |
RPM |
1000~3000 |
| Peso |
Kilogramo |
4,8 |
4,8 |
5,2 |
5,5 |
5,5 |
6 |
6 |
Descripción
Los motores sin cepillo de DC son ampliamente utilizados en los usos variados tales como el mobiliario de oficinas, las bombas, las máquinas de materia textil y mucho más.
Opciones del arreglo para requisitos particulares
Detalles de encargo del eje y del montaje:
Todos los motores se pueden suministrar a petición los ejes terminados simples o dobles, ejes más cortos y más largos, así como muchas otras modificaciones. Los rebordes de encargo y otros detalles del montaje pueden también ser considerados.
Codificadores:
Todos los motores se pueden suministrar a petición una variedad de opciones y de resoluciones del codificador.
Frenos:
Todos los motores se pueden suministrar el freno de aparcamiento electromágnetico, con o sin lanzamiento de la mano.
Arnés de cable:
Todos los motores se pueden suministrar a petición el arnés de cable de encargo y/o los ventaja-alambres especiales con o sin los conectores
Uso:
- proyecto solar
- automóvil
- comunicación
- impresora de chorro de tinta
- bomba
- ventilador médico
- seguridad
Dimensiones en el milímetro
